System design - A rate limiter
這篇要介紹的是Rate Limiter，是ByteByteGo System design裡面第一個design環節。現在很多後端主流框架都有內建或有對應套件，但對應的演算法卻被封裝起來，知其然不知其所以然。 今天這篇靠AI生成點簡單的示意圖，讓一張圖道盡千言萬語。
TOC
- Token bucket algorithm
- Leaking bucket algorithm
- Fixed window counter algorithm
- Sliding window log algorithm
- Sliding window counter algorithm
- High-level architecture
- Comparison

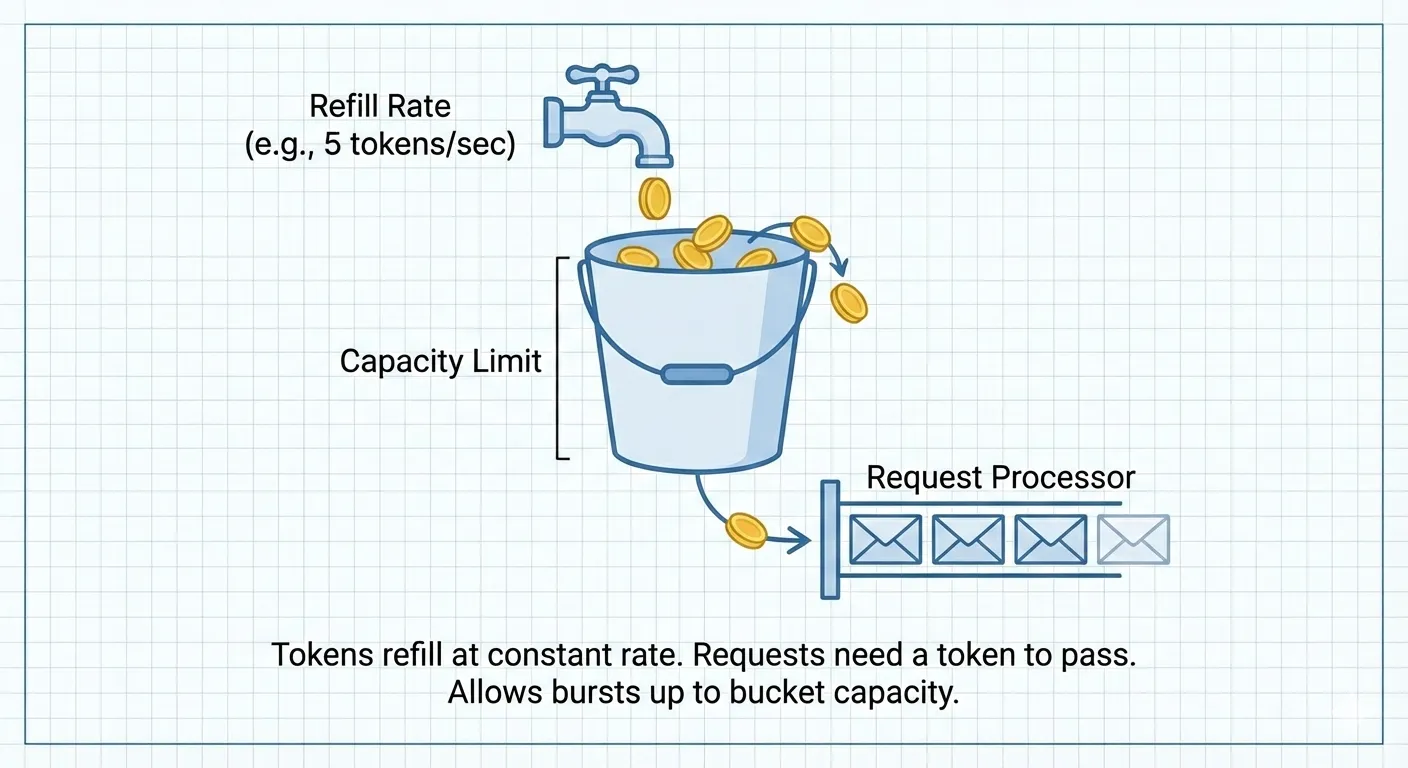

Token bucket algorithm
每個request都要有token才可以pass到backend service，request到達時如果bucket裡面沒有token，request就會被丟掉。

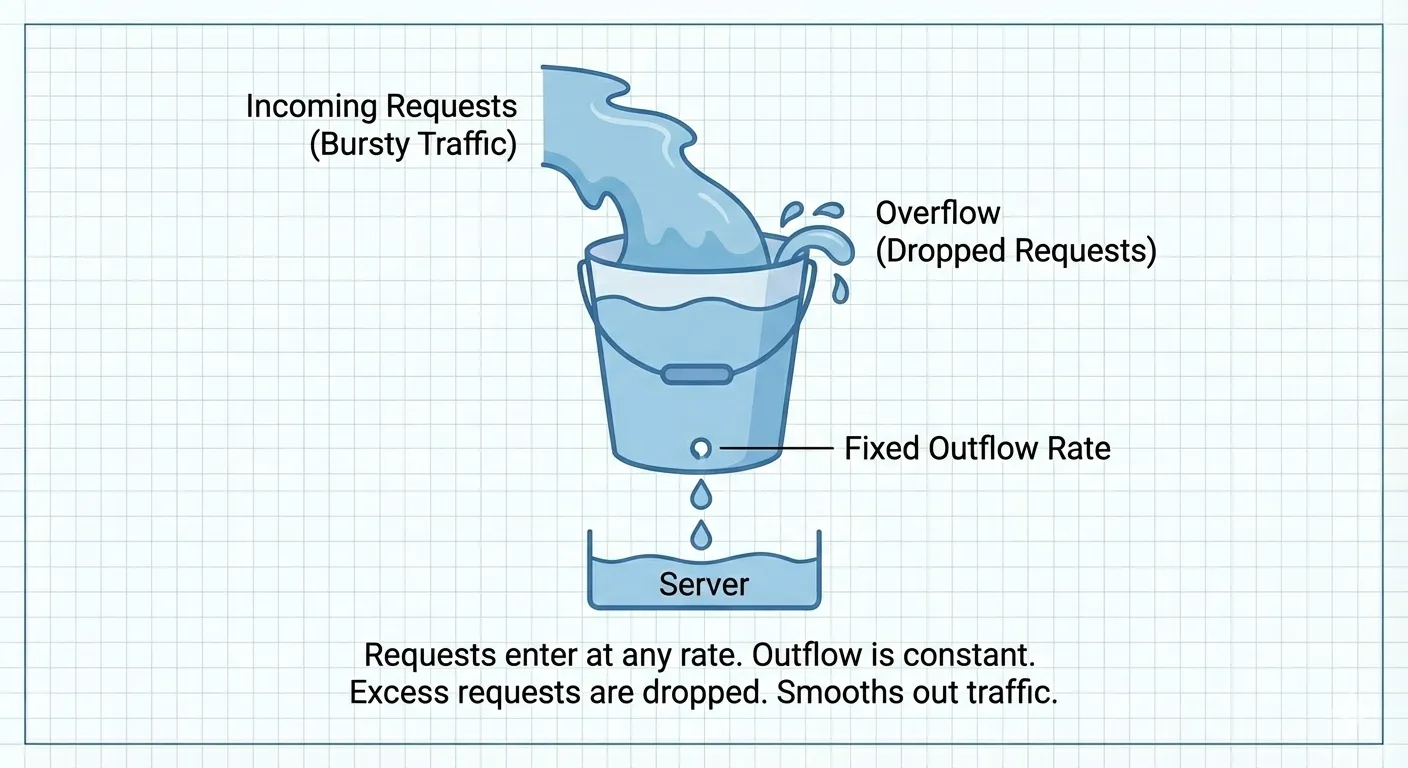

Leaking bucket algorithm
request會進入bucket裡面，然後rate limiter會固定速度消耗request。當bucket滿了的話，新進來的request則會被丟掉。

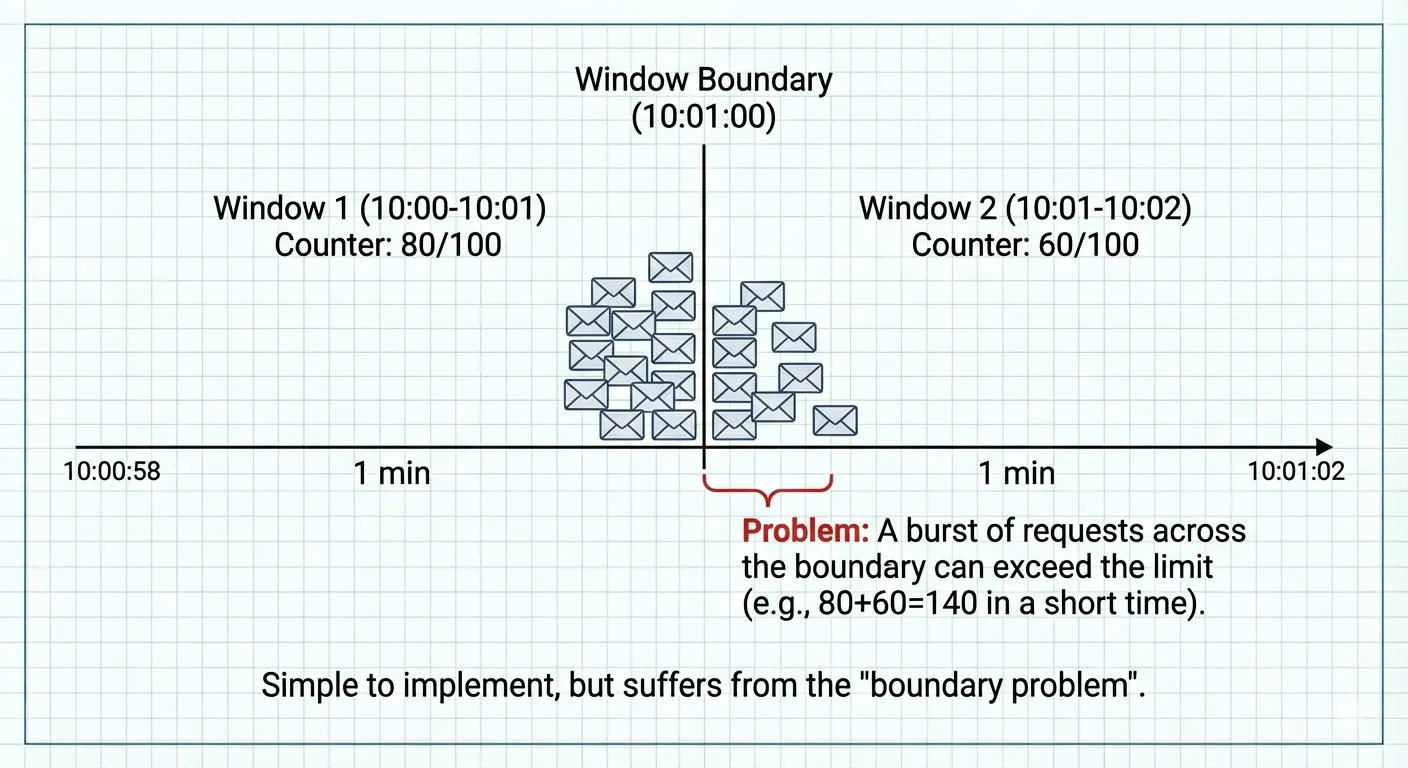

Fixed window counter algorithm
定義每秒處理多少request，以一秒一個window去消耗它們。如果requests集中在後半秒+前半秒，比較容易踩到超量的問題。

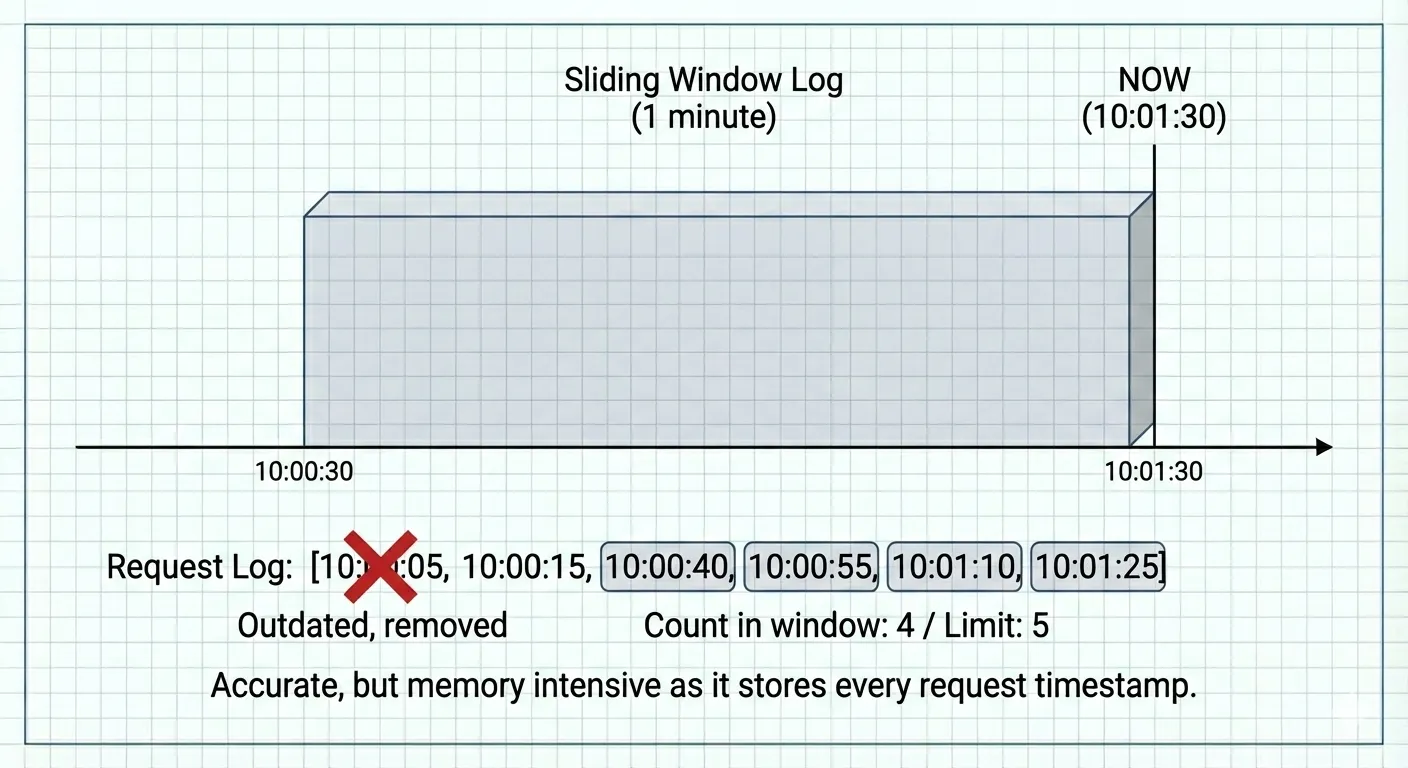

Sliding window log algorithm
除了可以定義window裡可接受的requests以外，還會把超過window、太舊的request丟掉，以免被太久以前的request塞住。

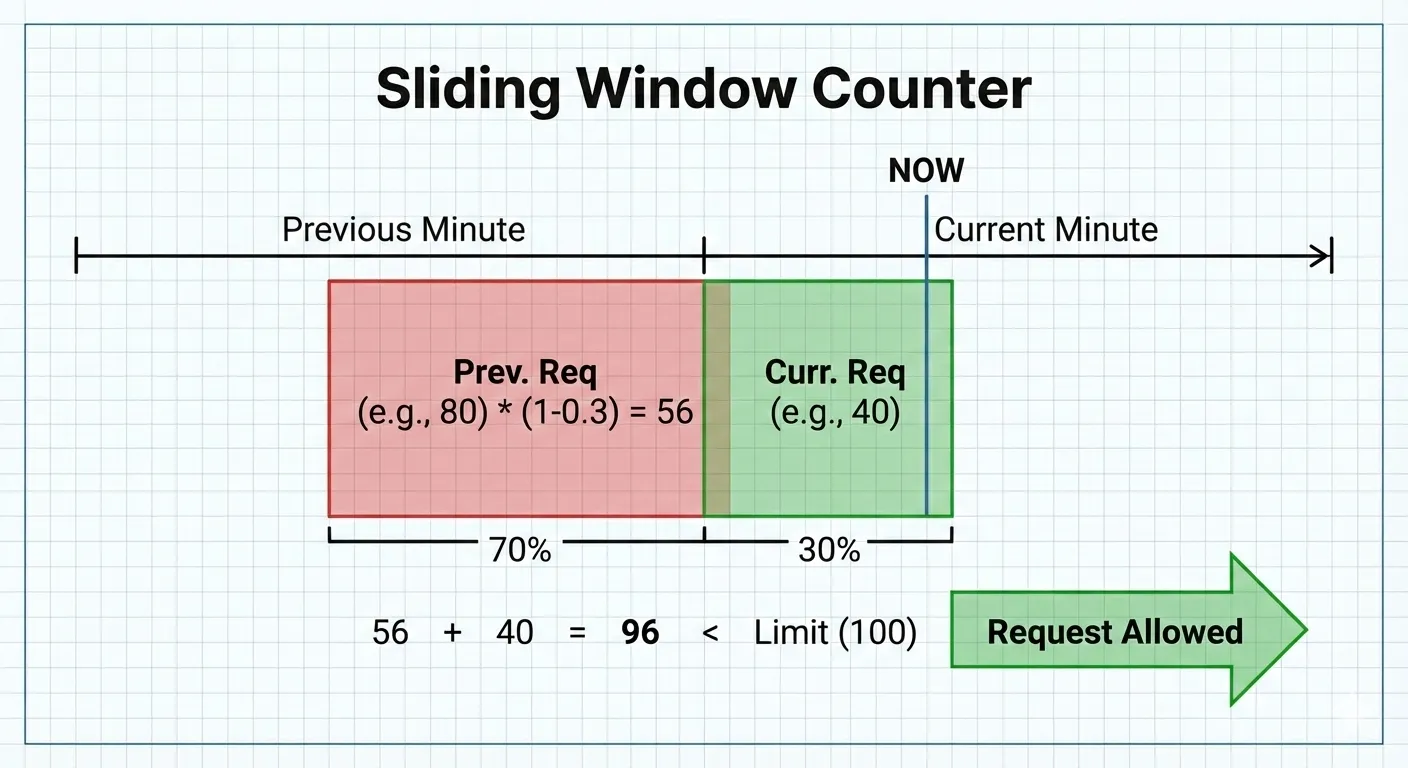

Sliding window counter algorithm
有點類似Fixed window counter + Sliding window log，超過window的丟掉、前個window剩下的request依照時間比例計算後加入counter，而現在超過counter的request也會被丟掉。

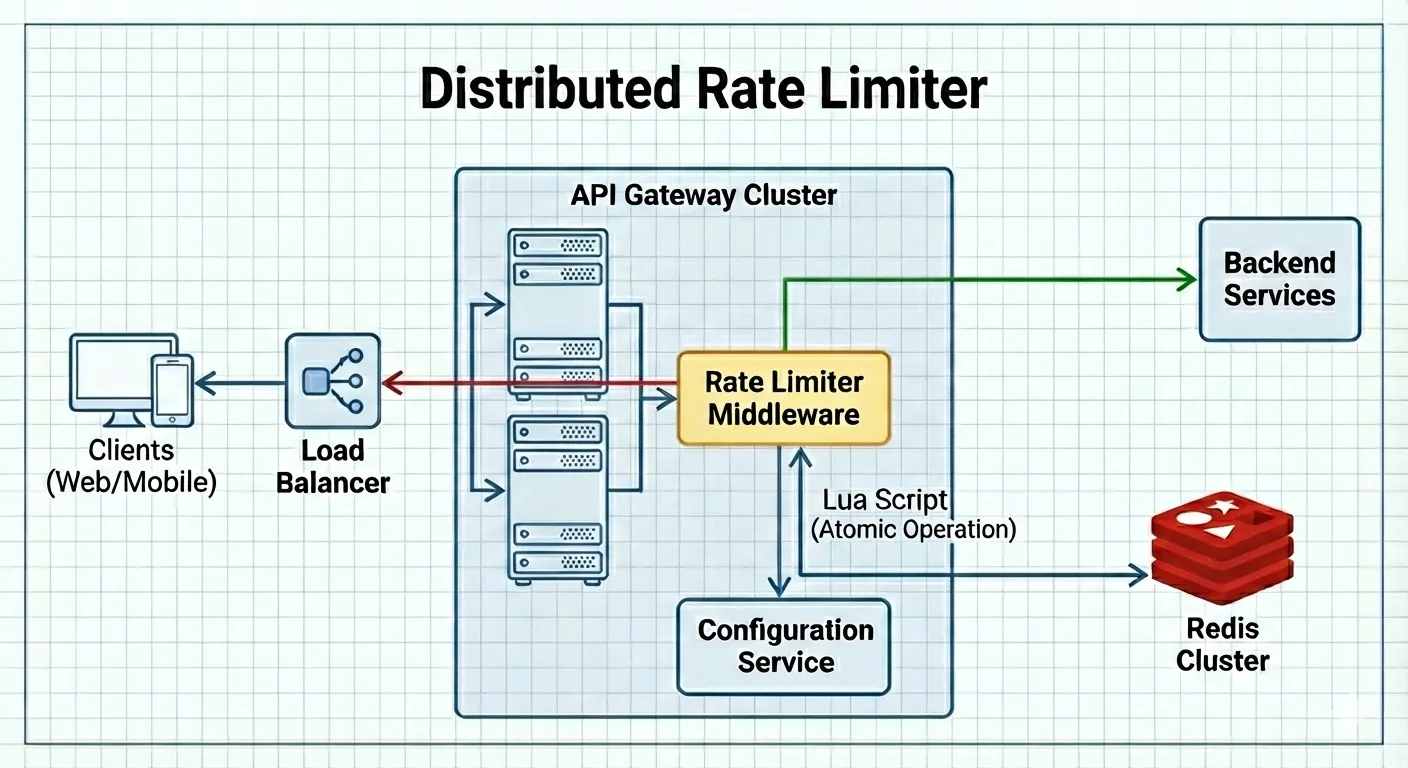

High-level architecture
最後來看看架構圖，以前在做後端確實也都是把middleware擋在進入controller之前，除此之外前端還會多一點debounce / throttle，去擋一些UI上的連點。但遇到後端API處理速度限制的情境，就只能靠middleware處理了。 一個系統應該會有多種不同的rate limiter演算法相互支援，也可以先根據最簡單的情境，慢慢去調整、fine-tune。
Comparison
最後靠AI整理一下各個演算法的優缺點：
| 演算法 (Algorithm) | 核心概念 (Concept) | 優點 (Pros) | 缺點 (Cons) | 適用場景 (Use Case) |
|---|---|---|---|---|
| Token Bucket (權杖桶) | 依照固定速率往桶裡丟金幣，拿金幣換入場券 | 1. 允許突發流量：只要桶裡有權杖，短時間可處理大量請求。 2. 記憶體效率高：只需存容量與當前數量。 3. 業界標準：被 Amazon 等大廠廣泛使用。 | 1. 參數調校較難：需同時調整「桶大小」與「填充速率」。 2. 實作並發鎖相對複雜。 | 需要應對突發流量的通用 API 服務。 |
| Leaking Bucket (漏桶) | 底部有小洞的桶子，水以固定速率滴出 | 1. 平滑流量 (Traffic Shaping)：輸出速率絕對穩定。 2. 記憶體效率高：佇列大小固定。 | 1. 無法應對突發：瞬間流量大時，新請求會直接被丟棄。 2. 資源閒置：即使後端很閒，請求仍須排隊慢慢出。 | 需要穩定流出速率的場景 (如網路封包處理)。 |
| Fixed Window Counter (固定視窗計數器) | 將時間切塊，每個區塊獨立計數 | 1. 最簡單：易理解、易實作。 2. 極省資源：每個視窗只需存一個整數。 3. Redis 友善：利用 INCR 即可達成。 | 1. 邊界問題 (Boundary Problem)：視窗切換瞬間可能允許 2 倍流量通過。 2. 不夠平滑。 | 對精確度要求不高，容許邊界突發的簡單應用。 |
| Sliding Window Log (滑動視窗日誌) | 記錄每個請求的時間戳 (Timestamp) | 1. 非常精確：完全解決邊界問題。 2. 公平：嚴格隨時間滑動判斷。 | 1. 記憶體消耗大：需存下所有請求的時間戳。 2. 運算成本高：每次需遍歷日誌計算總和。 3. 難擴展：不適合高並發。 | 流量小但在乎精確度的場景。 |
| Sliding Window Counter (滑動視窗計數器) | 上一個視窗與當前視窗的加權平均 | 1. 最佳平衡：兼具固定視窗的效率與滑動視窗的準確。 2. 解決邊界問題：透過權重計算平滑邊界流量。 3. 記憶體效率高。 | 1. 非絕對精確：假設請求在上一視窗是均勻分佈的 (但在實務上誤差極小)。 2. 理解門檻稍高。 | 系統設計面試推薦方案。 適合高並發、高準確度的分布式系統。 |
