今天要來筆記的是Key-value Store，是一種非關聯式資料庫，也就是一般用在redis, Amazon DynamoDB, 跟 Memcached裡，儲存資料的方法，Key是unique的、為了效能要越短越好；Value則可以是字串、List、Object、或任意資料結構。而這篇會講到如何設計一個Key-value store去達成get(key), put(key, value)、以及他們可能會遇到的問題。
TOC
問題定義及設計範疇
在讀、寫、記憶體使用、一致性、可用性中去tradeoff，這篇設計架構滿足下面幾項：
- Key-value pair 很小（< 10 KB）
- 能夠儲存大量資料
- 高可用性（即使部分節點故障仍能回應）
- 高擴展性（可支援大量資料）
- 自動擴展（依流量自動增減節點）
- 可調整一致性（tunable consistency）
- 低延遲
分散式Key-value Store
單一server的儲存即便做好資料壓縮跟存常用的資料在memory、不常用的在disk這兩個最佳化，也很快就會到達系統上限，所以我們就直接從分散式架構討論。
而分散式架構裡，第一個要面對的就是CAP(Consistency, Availability, Partition Tolerance)理論，通常無法同時滿足這三個條件，在權衡之下一定會犧牲一個指標。 CAP的定義如下：
- Consistency（一致性）： 所有節點在同一時間看到相同資料
- Availability（可用性）： 每個請求都能收到回應
- Partition Tolerance（分區容錯）： 系統在網路分割時仍能運作

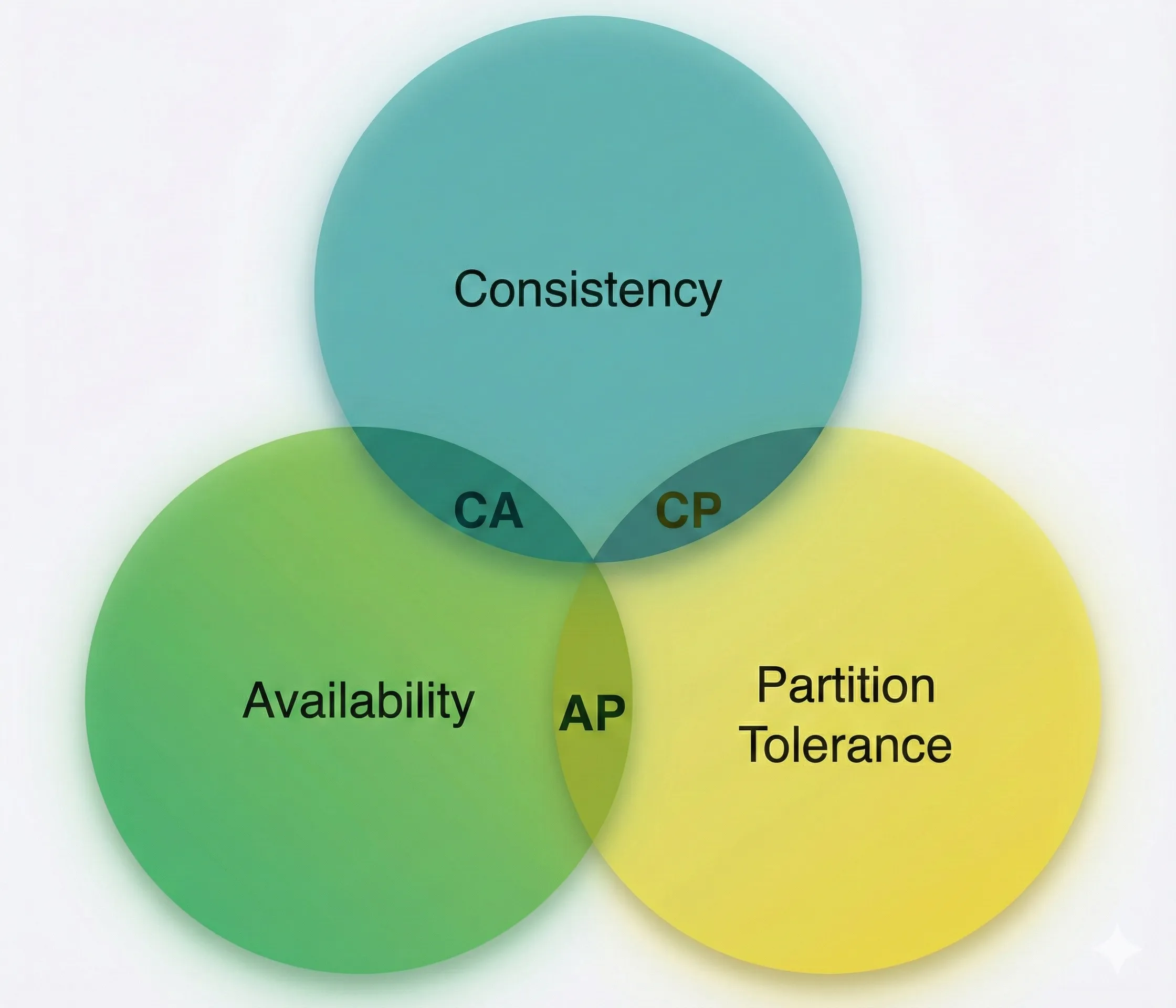

可以看到這張圖裡面，最中間三個都overlap的區域不存在，因為沒有CAP同時滿足的情境。而要挑其中一種犧牲的話，可以有下面這些組合：
| 系統類型 | 特性 | 影響/說明 | 實務範例 |
|---|---|---|---|
| CP (Consistency + Partition Tolerance) | 支援一致性和分區容錯 | 犧牲可用性；必須阻止部分節點寫入以避免不一致 | 銀行系統：需顯示最新餘額，網路分割時返回錯誤，直到資料同步完成 |
| AP (Availability + Partition Tolerance) | 支援可用性和分區容錯 | 犧牲一致性；系統仍接受讀取，可能讀到舊資料 | 社群網站或推薦系統：即使部分節點分割，仍可繼續讀寫，資料稍後同步 |
| CA (Consistency + Availability) | 支援一致性和可用性 | 犧牲分區容錯；實務上不可行，因為網路分割無法避免 | 不存在於實務系統中 |
系統核心元件
ByteByteGo這裡參考了Amazon Dynamo, Apache Cassandra, and Google BigTable這些Key-value store system，主要會介紹下面這些的元件：
- Data partition
資料分區主要用先前介紹過的一致性hashing裡面hashing ring設計，透過下面的做法達成：
- 將伺服器放在 Hash Ring 上
- Key 經雜湊後映射到 Ring
- 順時針找到第一台伺服器存放
Hash ring做的資料分區有2個優點：
- 自動擴展(Automatic scaling) - 伺服器可以根據load去新增或移除
- 支援異質節點(Heterogeneity) - virtual node可以根據不同server capacity去做調整
- Data replication

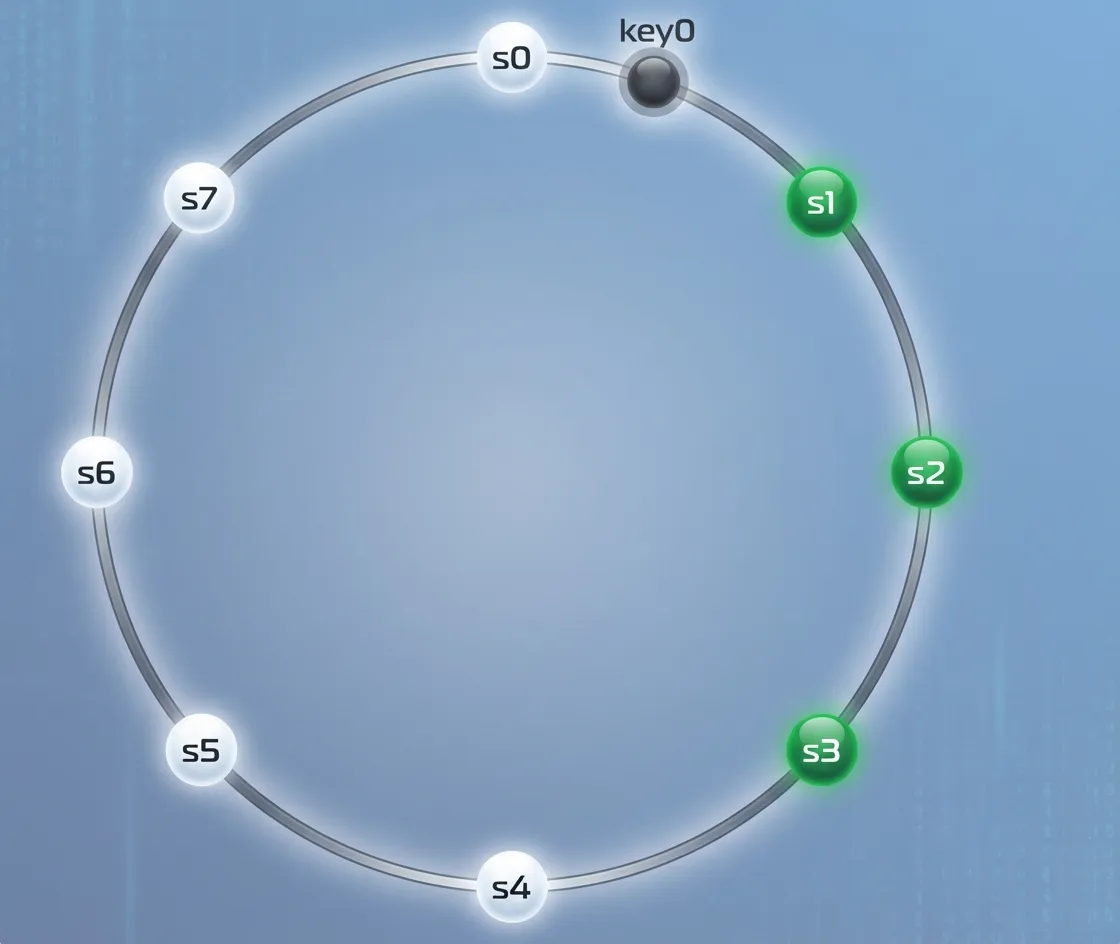

資料的複製可以根據hashing ring做延伸，找到同方向前n個server去做複製，為了避免同個data center出現同個可用性問題，也應該避免放在同個data center內的其他server裡。
- 每筆資料複製到 N 個節點
- 順時針選擇 N 個不同節點
- 複本分散於不同資料中心
- Consistency
讀寫仲裁共識(Quorum consensus)可以保證一致性，在講解之前，先來給一下定義：
- N：副本數（The number of replicas）- 每一筆資料會被複製到的節點數量。
- W：寫入仲裁數（Write quorum）- 一次寫入操作必須獲得 至少 W 個副本節點的確認（ACK），該寫入才會被視為成功。注意是ack數量，不代表是寫入數量。
- R：讀取仲裁數（Read quorum）- 一次讀取操作必須等待 至少 R 個副本節點的回應，該讀取才會被視為成功。

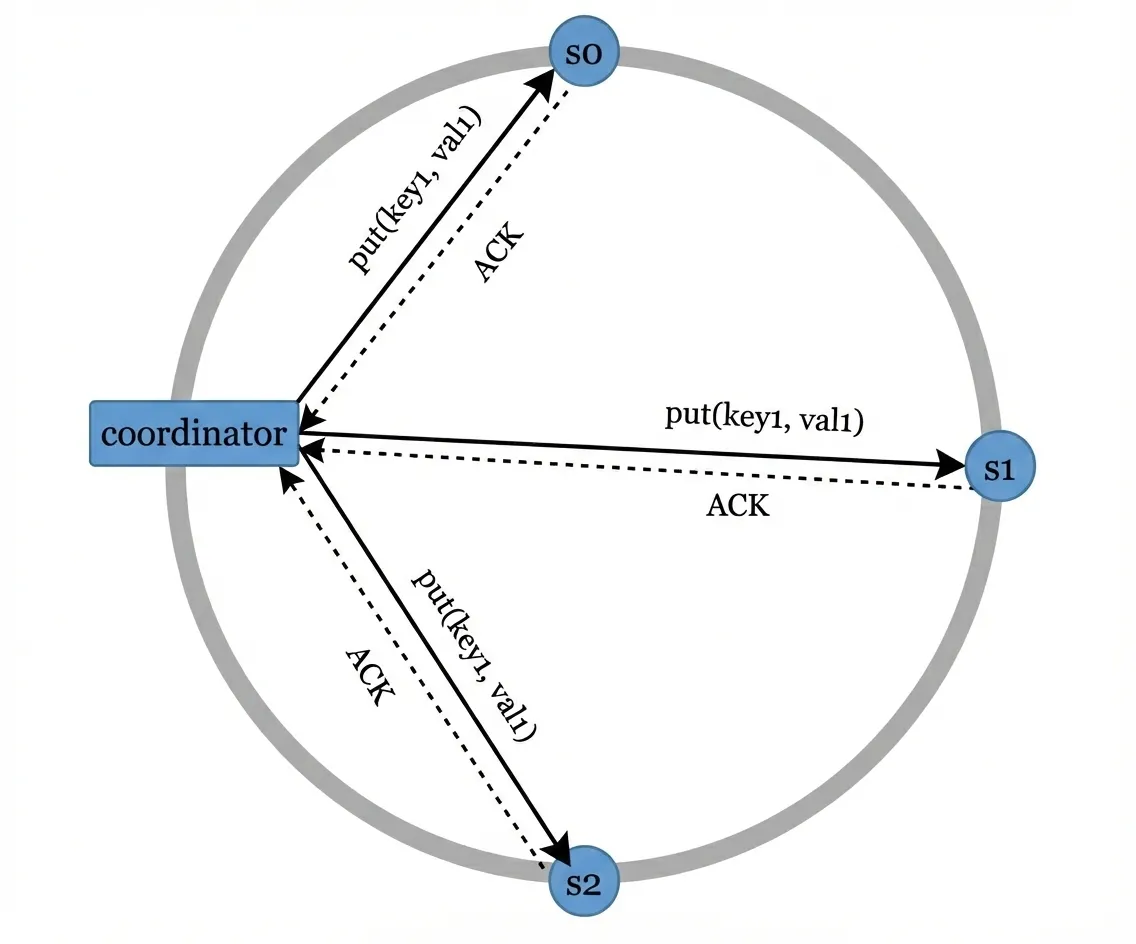

這張圖說明了為什麼W=1不代表只寫一份到server，當put(key, value)送出去，只要有1個ack回來就算是W=1了，後面回來的ack可以忽視（也代表其實有其他server上也有資料）。而W, R, N 的設定是latency and consistency之間的tradeoff，
| 設定條件 | 系統行為 / 特性 | 適合情境 |
|---|---|---|
R = 1, W = N | 讀取只需 1 個 replica 回應，讀取延遲最低 | 讀多寫少的系統（例如：內容查詢、商品瀏覽） |
W = 1, R = N | 寫入只需 1 個 replica ACK，寫入延遲最低 | 寫多讀少的系統（例如：log 收集、事件寫入） |
W + R > N | 讀寫 quorum 有重疊，保證強一致性 | 需要高度一致性的系統（常見：N=3, W=2, R=2） |
W + R ≤ N | 讀寫 quorum 可能無重疊，不保證強一致性 | 可接受短暫不一致的系統（最終一致性） |
動態調整 N / W / R | 在延遲、可用性與一致性之間取得平衡 | 依業務需求調整（tunable consistency） |
這篇鐵人賽文章還有更深入的說明
另一個重要的指標是一致性模型(Consistency models)，根據資料一致性的程度，分成下面三種：
- 強一致性（Strong Consistency）- 任何一次讀取操作都一定會回傳最新一次寫入的結果。換句話說，Client 永遠不會讀到過期（stale）的資料。
- 弱一致性（Weak Consistency）- 後續的讀取操作不一定能看到最新的資料。系統不保證資料會立即同步到所有副本。
- 最終一致性（Eventual Consistency）- 是一種特殊形式的弱一致性。只要給系統足夠的時間，所有更新最終都會被傳播到所有副本，並且所有節點上的資料最終會達到一致狀態。
強一致性通常是透過在所有副本尚未就最新寫入達成共識之前，禁止新的讀取或寫入操作的方式達成。但這種做法對於高度可用（Highly Available）的系統來說並不理想，因為它可能會阻塞新的請求，導致系統暫時無法提供服務。
這篇文章推薦的，也是Dynamo 與 Cassandra 採用的 最終一致性（Eventual Consistency）：
- 系統允許同時寫入導致的不一致資料版本存在
- Client 在讀取資料時，可能會讀到多個不一致的版本
- Client 需要負責進行衝突合併（reconciliation）
- Inconsistency resolution - versioning
概念接續上一個段落Consistency，這邊討論同時寫入時產生conflict該怎麼處理。
一切先定義一個vector clock([server, version])，透過這個vector可以確認資料D (Data)的先後順序跟衝突。在Data, Server(Si), version count(vi)之間可以表示成 “D([S1, v1], [S2, v2], …, [Sn, vn])` ，接下來進行以下運算
- Increment vi if [Si, vi] exists.
- Otherwise, create a new entry [Si, 1].

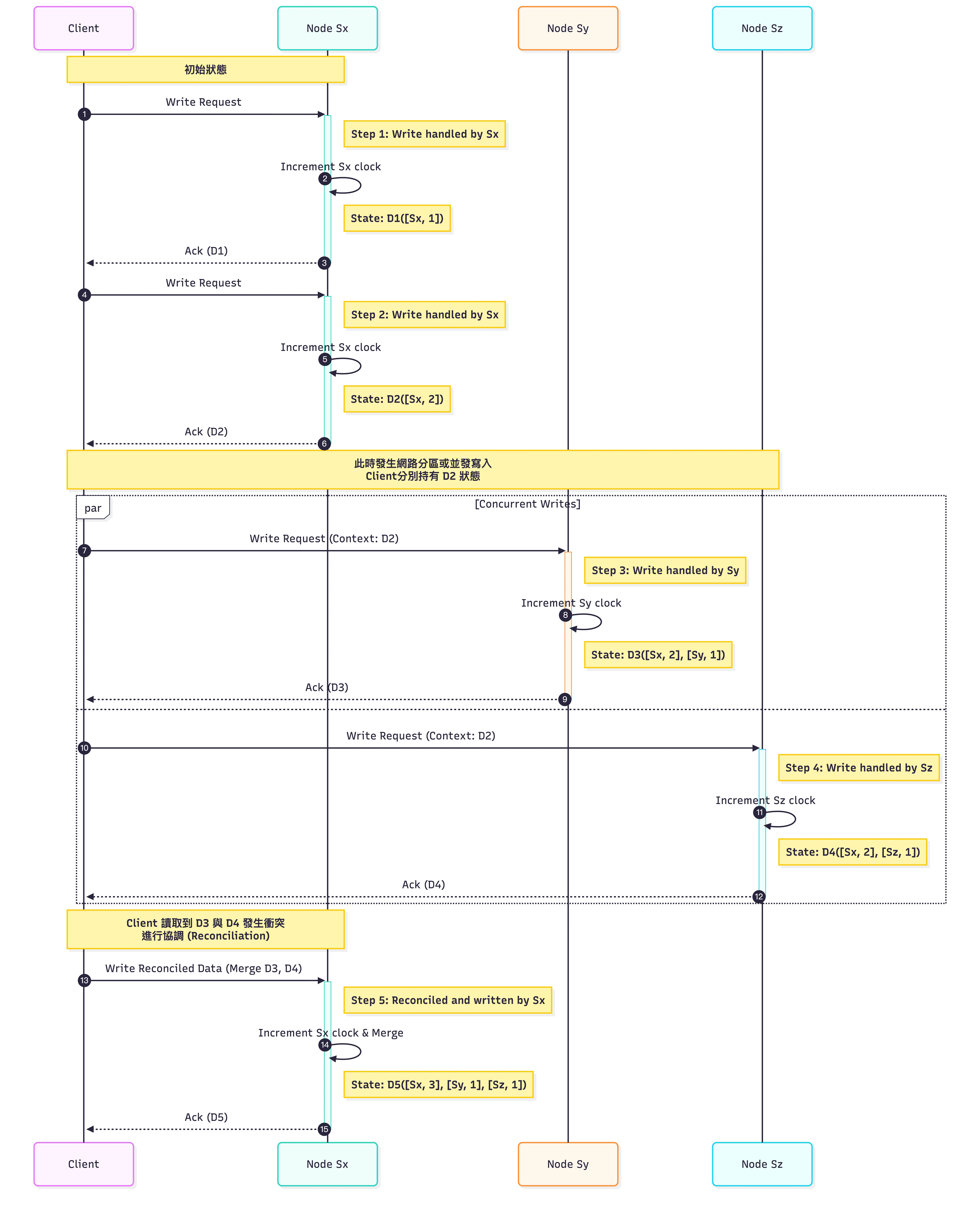

因為同時寫入，這時候很有可能發生下面的時序圖
可以看到其中的vector clock有兩種形式：
- 每一個參與節點的版本計數器都大於或等於版本 X 中對應節點的計數器
D([s0, 1], [s1, 1])—>D([s0, 1], [s1, 2])，前面的是祖先，所以沒有衝突
- 存在任何一個節點，使得版本 Y 的向量時鐘中的計數器小於版本 X 中對應節點的計數器
D([s0, 1], [s1, 2])—>D([s0, 2], [s1, 1])，S1就造成了衝突產生
所以上面的圖裡，最後要SX去協調、合併最終數據。不過這也造成client的負擔、以及vector count可能會快速成長的兩個問題，而快速成長又可能會導致解決衝突(reconciliation)時效率降低或無法準確判斷版本之間的祖先關係。但Amazon DynamoDB這樣大的服務到目前還沒發生過，所以仍然是一個可接受的解決方案。
- Handling failures
分散式系統中故障是不可避免的，這段說明了如何偵測故障（Failure Detection）、如何處理暫時性故障（Temporary Failures）、如何處理永久性故障（Permanent Failures）與資料中心故障。
在偵測故障時，有可能只是暫時異常或網路延，不能單憑一台server回報某server故障，就馬上發出alert警報。所以又有下面這兩種做法：
| 方法 | 作法 | 優點 | 缺點 |
|---|---|---|---|
| All-to-all Multicasting | 每個節點都與所有節點互相確認存活 | 設計直觀 | 節點數多時，網路成本爆炸 |
| Gossip Protocol（八卦協議） | 節點隨機交換心跳資訊 | 高擴展性、低成本 | 故障偵測非即時 |
可以看到All-to-all multicasting就很好理解，但也效率很低。

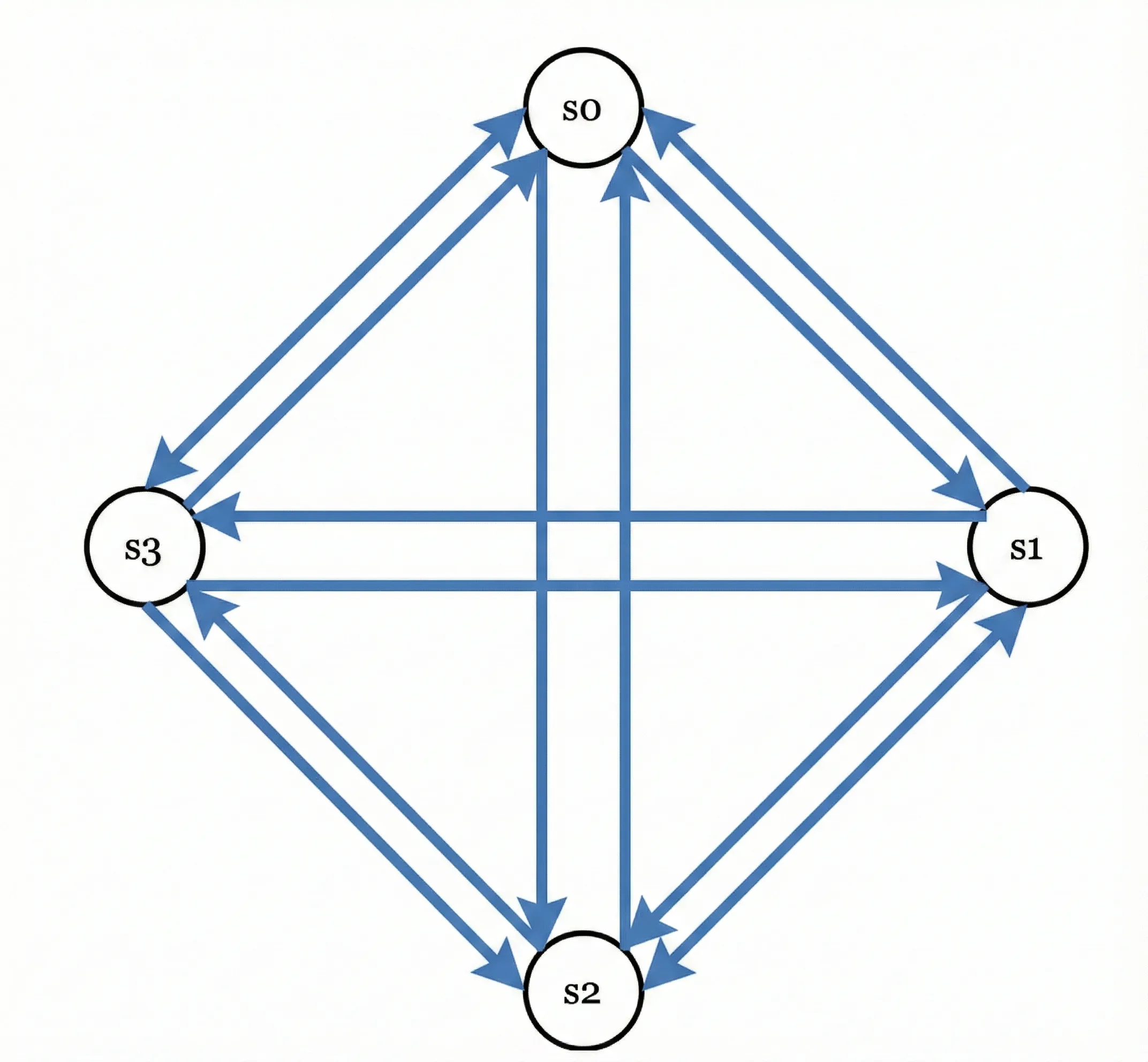

All-to-all multicasting
Gossip protocal的運作方式就會稍微好一些：
- 每個節點維護一份 membership list（節點清單 + 心跳計數）
- 節點定期增加自己的 heartbeat counter
- 節點隨機將心跳資訊傳給其他節點
- 收到資訊後更新本地 membership list
- 若某節點 heartbeat 長時間未更新，視為 offline
節點是否「真的掛掉」是由多個節點共同確認，而不是單點判斷。
gossip protocal

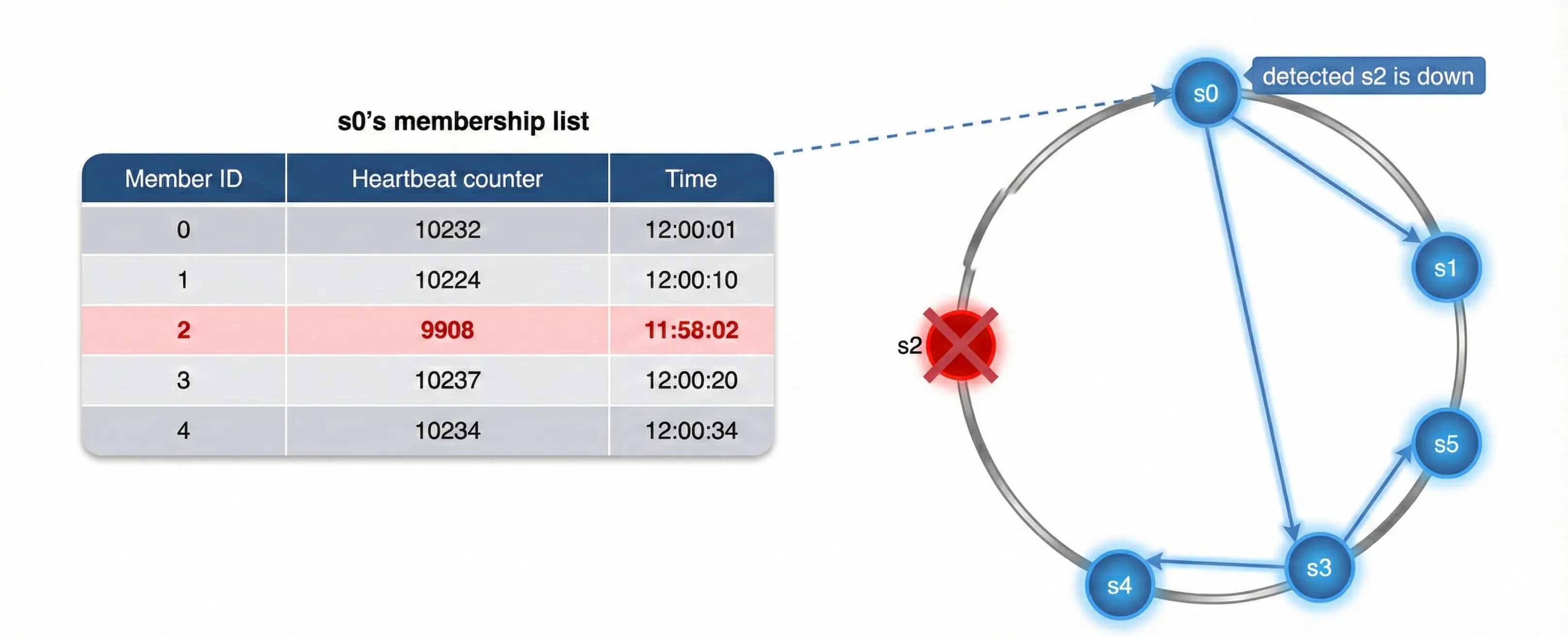

圖中當s0發現s2的heartbeat太久沒更新時，帶著s2得資訊告訴它自己的membership，待其他人也確認s2 heartbeat逾時沒更新，就宣告s2是offline。
知道了它是offline，有可能是網路短時間斷線、有可能是Server 重啟、也有可能是短時間過載，就要探討到底是temporary failures 還是 permanent failures。
Handling temporary failures
比起前面嚴格的quorum，有另一種提高可用性的Sloopy Quorum
| 傳統 Quorum | Sloppy Quorum |
|---|---|
| 嚴格要求指定節點 | 只要找到「健康節點」即可 |
| 節點掛掉可能阻擋請求 | 自動略過故障節點 |
| 偏一致性 | 偏可用性 |
故障期間可以延伸使用提示交接(Hinted Handoff)處理錯誤
- 故障期間 - 健康節點暫時代替故障節點存資料
- 故障恢復 - 暫存節點將資料「交還」給原節點
Handling permanent failures
如果硬體損壞，則要透過Anti-Entropy確保所有 replicas 的資料最終一致。考量成本也不能每次都全數同步。這篇介紹了雜湊樹(Merkle Tree)去快速找到不一樣的區塊：
- 將 key space 切成 buckets
- 對每個 bucket 內資料計算 hash
- 自底向上建立 Merkle Tree
- 先比 root hash
- 若不同，逐層往下找差異
- 只同步不一致的 bucket

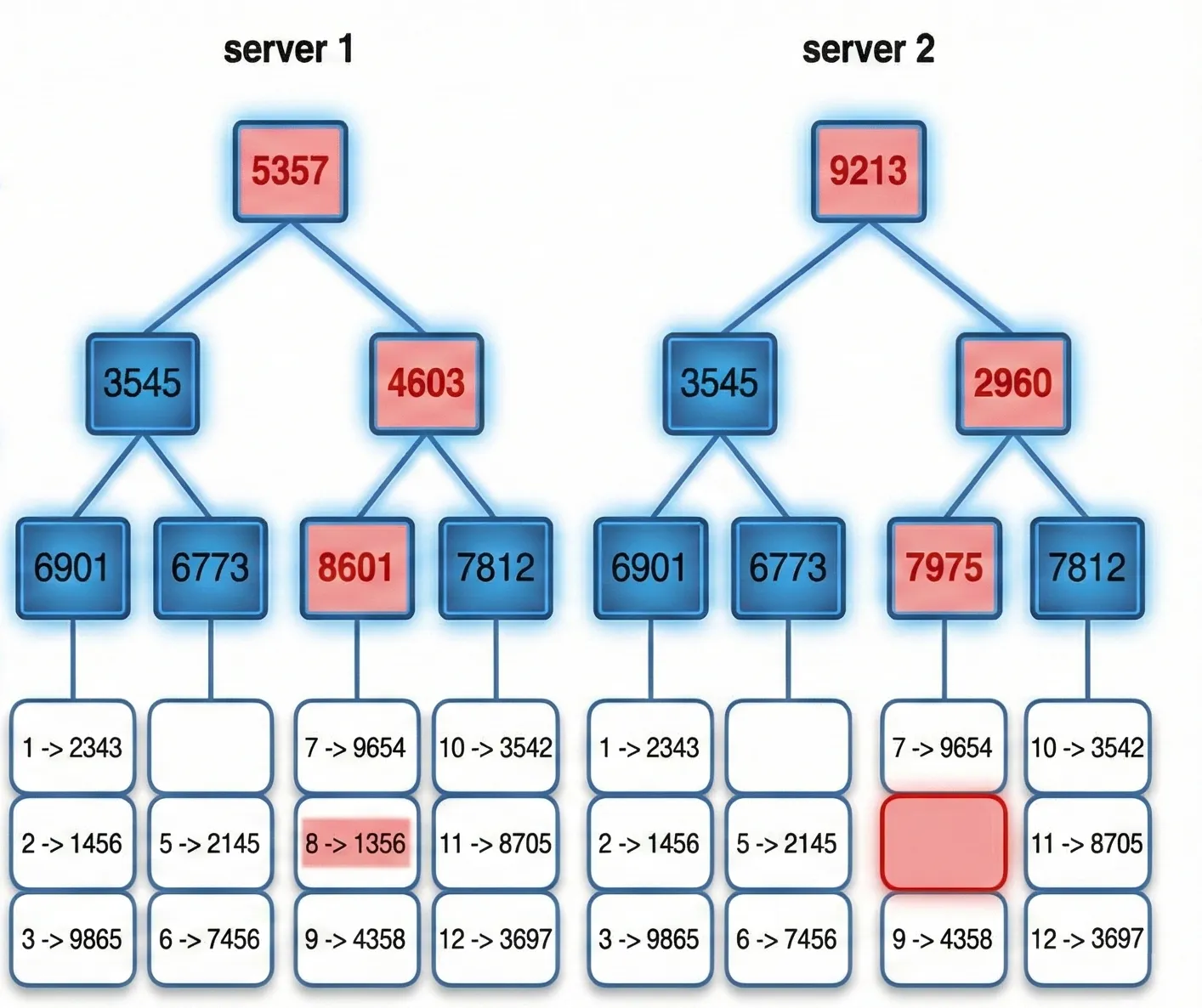

最終把Server 1 跟 Server 2上12個key-space資料切buckets以後，找到資料8不一樣。同步的成本只跟資料差異量成正比，而不是資料總數。
In real-world systems, the bucket size is quite big. For instance, a possible configuration is one million buckets per one billion keys, so each bucket only contains 1000 keys.
那如果整個資料中心故障(data center outage)，系統能做的就只能異地備援，將資料附寫到多個資料中心，使用者連到其他資料中心去抓資料。
- System architecture diagram
這套去中心化的系統架構裡，每個node可能有不同的服務(Client API, Failure Detection, conflict resolution, failures repair mechanism等等)。
主要有下面6個特性：
- Client 透過簡單的 API 與 Key-Value Store 溝通
系統對外只暴露簡單介面，例如get(key)與put(key, value)，

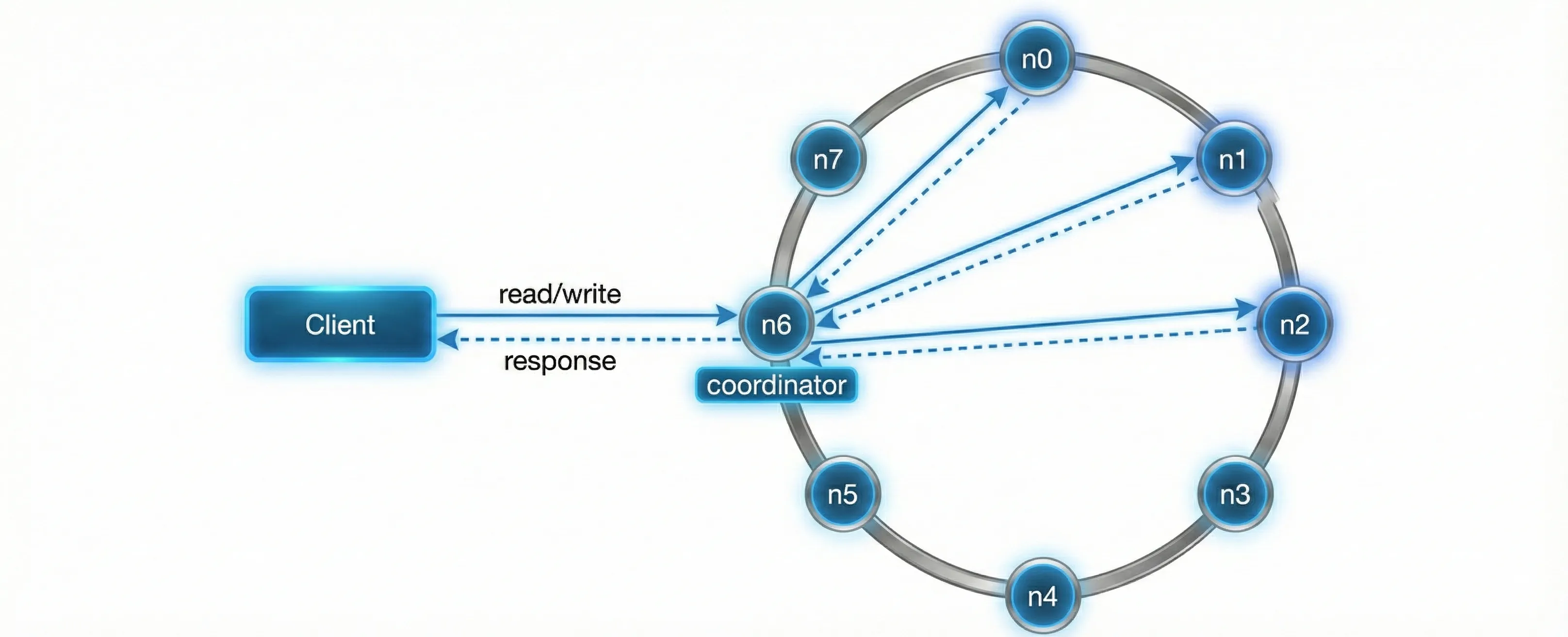

Client 不需要知道資料實際儲存在哪個節點。- Coordinator（協調節點）作為 Client 與系統之間的代理
Coordinator 負責接收 Client 的請求，並轉發給正確的節點，
同時收集各個節點的回應並回傳結果給 Client。- 節點透過一致性雜湊（Consistent Hashing）分佈在雜湊環上
所有節點都被放置在同一個 hash ring 上，用來決定資料的分區與複寫位置。- 系統為完全去中心化設計（Fully Decentralized）
新增或移除節點都可以自動完成，不需要人工重新分配資料或設定角色。- 資料會被複寫到多個節點（Replication）
透過多副本機制提升系統的可用性與可靠性，即使部分節點失效，系統仍可正常運作。- 不存在單點故障（No Single Point of Failure）
每個節點都擁有相同的職責與能力，任何節點都可以接收請求並參與系統運作。
- Write path

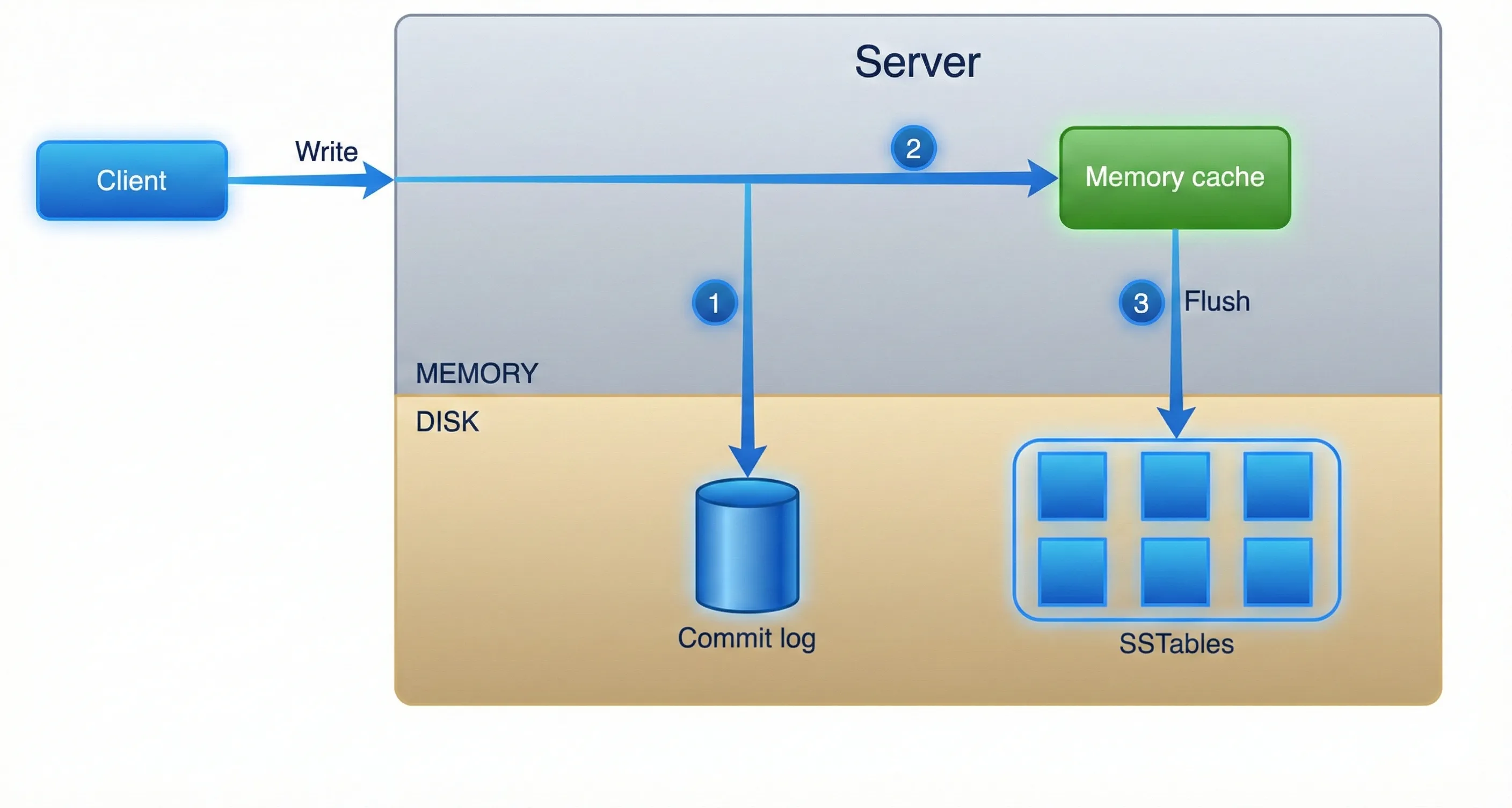

參考Cassandra的架構，寫入流程(Write path)有下面3個步驟
- 寫入 Commit Log
- 寫入 Memory Cache（記憶體快取）
- Flush 到 SSTable（磁碟）
這邊 SSTable 是一種依 key 排序的<key, value>資料結構，能有效支援高效查詢與順序寫入。
- Read path

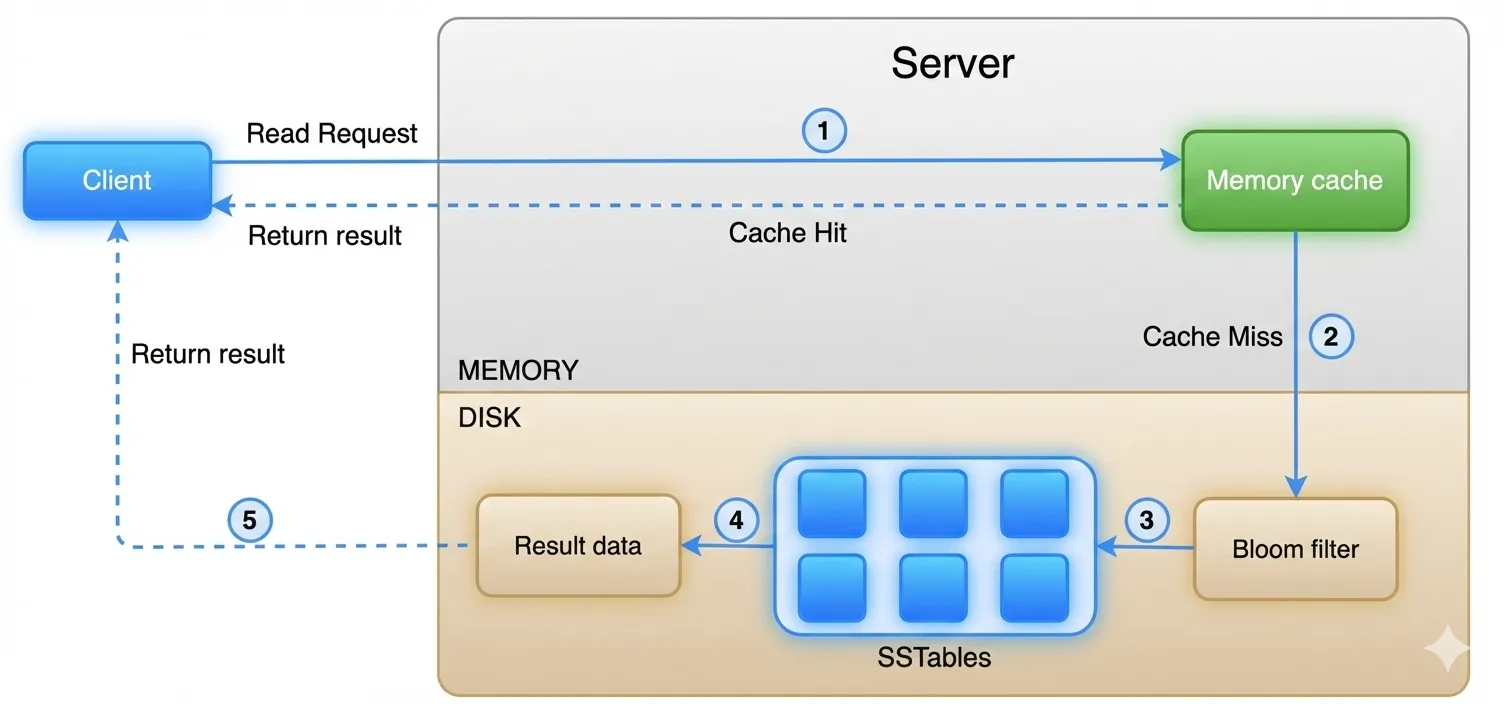

系統處理讀取請求時，可以依照下面的順序取得資料：
- 檢查 Memory Cache
如果有資料，直接走1底下的虛線回傳。如果快取中不存在該資料，進入下一步。- 查詢 Bloom Filter
系統使用 Bloom Filter 來快速判斷哪些 SSTable 可能 包含該 key。
Bloom Filter 可以快速排除「一定不存在」的 SSTable，避免不必要的磁碟 IO。- 查詢 SSTables
根據 Bloom Filter 的結果，系統只會存取可能包含該 key 的 SSTables。- 取得資料結果
SSTables 回傳對應的資料內容。- 回傳結果給 Client
最終資料會透過節點回傳給 Client。
Conclusion
這篇涵蓋了常見的重要概念與技術。先總結一下在分散式 Key-Value Store中，各種設計目標（或問題）以及對應採用的解決技術。
| 目標／問題 | 採用技術 |
|---|---|
| 能夠儲存大量資料（Big Data） | 使用一致性雜湊（Consistent Hashing）將負載分散到多台伺服器 |
| 高可用性的讀取（High Availability Reads） | 資料複寫（Data Replication） 多資料中心部署（Multi-datacenter Setup） |
| 高可用性的寫入（Highly Available Writes） | 使用版本控制（Versioning）與向量時鐘（Vector Clocks）進行衝突解決 |
| 資料集分割（Dataset Partition） | 一致性雜湊（Consistent Hashing） |
| 可逐步擴展（Incremental Scalability） | 一致性雜湊（Consistent Hashing） |
| 異質節點支援（Heterogeneity） | 一致性雜湊（Consistent Hashing） |
| 可調整一致性（Tunable Consistency） | Quorum 共識機制（Quorum Consensus） |
| 處理暫時性故障（Handling Temporary Failures） | Sloppy Quorum 與 Hinted Handoff |
| 處理永久性故障（Handling Permanent Failures） | Merkle Tree（雜湊樹） |
| 處理資料中心故障（Handling Data Center Outage） | 跨資料中心複寫（Cross-datacenter Replication） |
很多大方向的概念，這些都藏在常用的服務(DynamoDB and BigTable)裡。雖然不確定未來會不會設計到這麼底層的邏輯，但裡面還是有些資料結構(Merkle Tree, SSTable)的很有機會用到，先了解這些也不錯。而且即便未來沒有涉入這麼底層的設計，那些常用服務也很可能會把configuration開出來，需要設定時也要有對應的背景知識才容易上手。
